Arduino WIFI - ESP 03

Kolejny moduł WiFi oparty o czip ESP8266, tym razem o wiele bardziej rozbudowany.

Podstawowe dane techniczne:

Napięcie zasilania: 3,3 V
Chip: ESP8266
Standard: WiFi 802.11 b/g/n
Pracuje na częstotliwości 2,4 GHz
Wspiera zabezpieczenia WPA / WPA2
Może pracować w trybie AP (Access Point), STA (standalone) oraz AP+STA
Komunikacja: UART (Rx, Tx)
Montaż SMD
7 x GPIO - wyjścia/wejścia cyfrowe
Wyposażony jest w interfejsy komunikacyjne: SPI, UART, SDIO

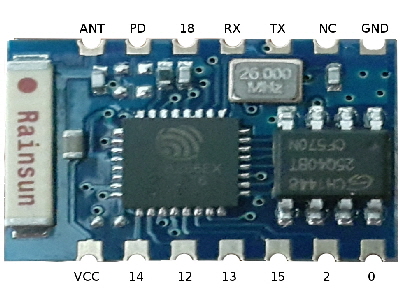

ESP03

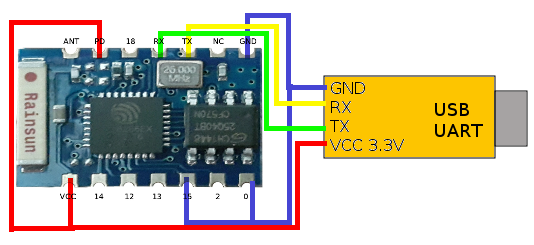

Ukad poczeń w trybie programowania:
ESP03-progr
Układ połączeń w trybie normalnym:ESP03-normal

Żeby zaktualizować software modułu dające możliwość obsługi poleceń AT możemy użyć oprogramowania i softu tak samo jak w przypadku modułu ESP-01.
Wcześniej moduł podłączamy jak na powyższym schemacie tryb programowania,
i postępujemy zgodnie z instrukcjami z linku.

Oprogramowanie można pobrać z tego linku
lub z mojego serwera:
