Typ wyświetlacza: HSD-8778J-A8
Rozmiar: 2,4 cala
Rozdzielczość: 320x240 pikseli
Podstawowe biblioteki: MCUFRIEND_kbv.h
oraz Adafruit_GFX.h
Podstawowe komendy:
tft.reset(); Czyszczenie ekranu.
Definiowanie kolorów:
#define BLACK 0x0000
#define BLUE 0x001F
#define RED 0xF800
#define GREEN 0x07E0
#define CYAN 0x07FF
#define MAGENTA 0xF81F
#define YELLOW 0xFFE0
#define WHITE 0xFFFF
#define GRAY 0x8410
tft.fillScreen(YELLOW); Kolor tła
tft.setRotation(Landskape); Obracanie ekranu. Landskape to jest zmienna = np. 45 stopni
Rysowanie figur:
tft.drawLine(1, 1, 300, 230, BLUE); Rysowanie linii: początek xy, dokąd sięga xy kolor
tft.drawRect(1, 1, 318, 238, BLACK); Rysowanie kwadratu:
tft.fillRect(50, 20, 70, 30, GREEN); Wypełniony kwadrat:
tft.drawTriangle(50, 100, 70, 50, 150, 200, BLUE);Rysowanie trójkąta: xx, yy, zz, pozycje wierzchołków, kolor
tft.fillTriangle(50, 100, 70, 50, 150, 200, BLUE); Wypełniony trójkąt
tft.drawCircle(180, 100, 25, WHITE); Koło początek xy, promień, kolor;
tft.fillCircle(180, 100, 24, RED); Wypełnione koło
Wstawianie tekstu:
tft.setTextSize(2);Wielkość liter
tft.setTextColor(BLACK);Kolor liter
tft.setCursor(60, 30);Pozycja liter
tft.print("TEST");Tekst

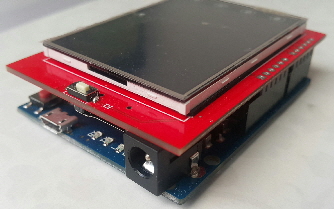

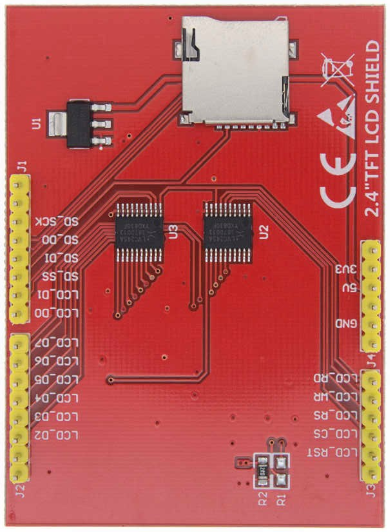

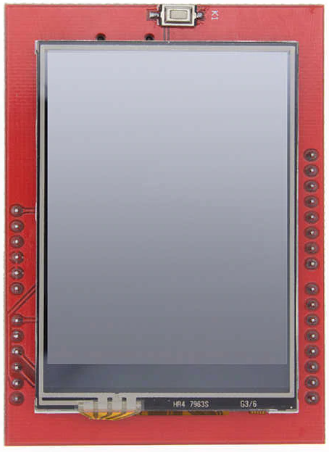

Wyświetlacz został przystosowany do montażu na Arduino UNO. Żeby cokolwiek wyświetlić na wyświetlaczu trzeba to w formie programu zapisać do pamięci Arduino.

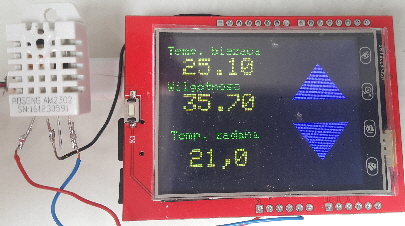

Przykładowy program na Arduino UNO wyświetlający bieżącą temperaturę i wilgotność:
#include "DHT.h"
#include <MCUFRIEND_kbv.h>
 #include <Adafruit_GFX.h.>
#include <TouchScreen.h>
MCUFRIEND_kbv tft;
#define BLACK 0x0000
#define BLUE 0x001F
#define RED 0xF800
#define GREEN 0x07E0
#define CYAN 0x07FF
#define MAGENTA 0xF81F
#define YELLOW 0xFFE0
#define WHITE 0xFFFF
#define GRAY 0x8410
#define DHTPIN 1 // Podlaczenie data z czujnika
#define DHTTYPE DHT22 // DHT 22 (AM2302), AM2321
DHT dht(DHTPIN, DHTTYPE);
int t1 = 0;
void setup()
{
Serial.begin(9600);
tft.reset();
int ID = tft.readID();
Serial.print("tft.readID() finds: ID = 0x");
Serial.println(ID, HEX);
Serial.println("");
Serial.println("Pomiar Temperatury");
dht.begin();
tft.begin(ID);
Serial.println("");
tft.fillScreen(BLACK); // Kolor tła
int(LANDSCAPE)= 45;
tft.setRotation(LANDSCAPE);
// tft.fillRect(50, 20, 70, 30, GREEN); // wypelniony kwadrat
tft.fillTriangle(210,100,300,100,255,40,BLUE);
tft.fillTriangle(210,140,300,140,255,200,BLUE);
}
void loop()
{
//------------------Pomiar temp -----------------
float h = dht.readHumidity();
float t = dht.readTemperature();
if (isnan(h) || isnan(t)) {
Serial.println("Awaria Termometru!");
return;
}
Serial.print("Temperatura: ");
Serial.print(t);
Serial.println(" *C ");
Serial.print("Wilgotnosc: ");
Serial.print(h);
Serial.println(" %\t");
//--------- End pom temp --------------------------
//---------wys. temp.-----------------
tft.setTextSize(2);
tft.setTextColor(GREEN);
tft.setCursor(5, 10);
tft.print("Temp. biezaca");
tft.fillRect(10,30,180,40,BLACK);
tft.setTextSize(4);
tft.setCursor(30,30);
tft.setTextColor(YELLOW);
tft.print (t);
// ---- wys. wilg. -------
tft.setTextSize(2);
tft.setTextColor(GREEN);
tft.setCursor(5, 70);
tft.print("Wilgotnosc");
tft.fillRect(10,90,180,40,BLACK);
tft.setTextSize(4);
tft.setCursor(30,90);
tft.setTextColor(YELLOW);
tft.print(h);
delay(2500);
tft.setCursor (10, 150);
tft.setTextSize(2);
tft.setTextColor(GREEN);
tft.print ("Temp. zadana");
tft.setTextSize(4);
tft.setTextColor(YELLOW);
tft.setCursor(40,180);
tft.print("21,0"); //wyswietlana temp. zadana
}
|
