Arduino WIFI - NodeMCU v1


Przy okazji realizacji mojego projektu inteligentnego domu trafił w moje ręce tytułowy moduł.
Postanowiłem że na osobnych kartkach mojego serwisu opiszę cały proces związany
z jego realizacją.
Podzielę się z wami moimi spostrzeżeniami i materiałami które wypłyną w trakcie prac programistycznych i technicznych.
Jest to bardzo popularny układ  WiFi oparty na układzie ESP8266 wykorzystywany przez
użytkowników przy okazji realizacji podobnych przedsięwzięć.
Moduł posiada wgrane oprogramowanie, który również umożliwia programowanie
za pomocą języka Lua.

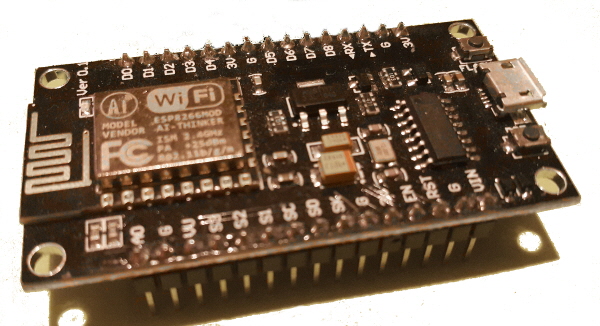

nodemcu_foto

Podstawowe dane techniczne:

Procesor RISC 80MHz
Pamięć 1 Mb
Moduł WIFI ESP8266-12E
Łączność Wi-Fi w standardzie 802.11 b/g/n
Tryby pracy: AP, STA, AP+STA
Obsługuje TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
10 pinów GPIO które mogą pracować jako PWM, I2C lub 1-Wire
Zamontowany Konwerter USB-UART (CP2102)
Wbudowane złącze micro - USB
Wbudowana antena PCB
Zasilanie: 3.3V (lub 5V przez port USB)
Maksymalne natężenie na pinach I/O: 12mA
Niebieska dioda LED podłączona do GPIO16
Wymiary: 49 x 25 mm

Opis pinów:

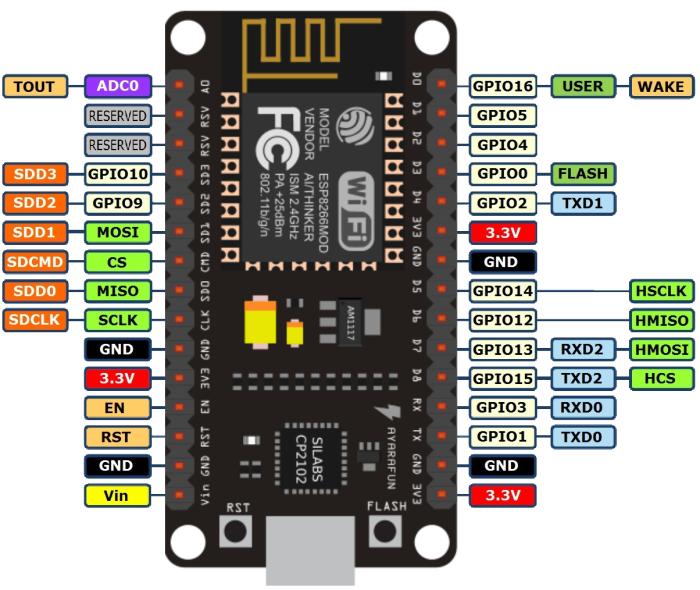

NodeMCU_PINY

Przed pierwszym użyciem zaleca się zaktualizowanie firmware.
Można tego dokonać przy pomocy aplikacji pobranej z serwisu GitHub z katalogu
Release 32 lub 64 w zależności od tego jakim dysponujemy systemem.
Po pobraniu uruchamiamy program następnie w panelu programu wybieramy port
pod jakim podłączony został nasz moduł.
Jak to sprawdzić możemy przeczytać pod tym linkiem.
Następnie w zakładce Advanced ustawiamy transfer na poziomie 115200.
Naciskamy przycisk Flash.
Po kilku sekundach mamy układ zaktualizowany.
Żeby sprawdzić poprawność aktualizacji włączamy monitor szeregowy w programie do obsługi środowiska Arduino, wybieramy prawidłowy port oraz prędkość na poziomie 9600 b/s
sposób wyświetlania na zarówno NL i CR i naciskamy reset na module.
Po chwili w monitorze szeregowym zobaczymy wersję firmware jaką zainstalowaliśmy.
