Jednym z najpopularniejszych elementów wykorzystywanych w platformie „Arduino i nie tylko są czujniki temperatury. Do najczęściej wykorzystywanych należą „DHT11 oraz „DHT22.
Są bliźniaczo do siebie podobne, różnią się głównie parametrami.
Wybrane dane:
|
DHT 11 |
DHT 12 |
Parametr |
Temperatura |
Wilgotność |
Temperatura |
Wilgotność |
|
Napięcie zasilania
|
3 - 5 V
|
|
3,3 - 6 V
|
|
|
Pobór prądu
|
0,2 mA
|
0,2 mA
|
|
Zakres pomiarowy
|
0 - 50 °C
|
20 - 90 %
|
- 40 do 80 °C
|
0 - 100 %
|
|
Rozdzielczość
|
1 °C
|
1 %
|
0,1 °C
|
0,10 %
|
|
Dokładność
|
1 °C
|
4 %
|
0,5 °C
|
2,0 %
|
|
Czas odpowiedzi
|
10 s
|
6 - 30 s
|
2 s
|
2 s
|
|
|
|
|
- Do budowy układu testowego użyje znanego już wam układu „WeMos D1 mini z dwóch powodów. Jeden że akurat taki mam w mojej płytce stykowej, drugi że w późniejszym czasie użyję zdobyte doświadczenie do rozbudowy sterownika oświetlenia.
Czujnik temperatury jaki użyłem to DHT 11.
Układ połączeń:
 Jak widać na załączonym schemacie układ połączeń jest banalnie prosty. Rezystor który jest wpięty pomiędzy VCC a pin DATA dobieramy doświadczalnie żeby uzyskać temperaturę zbliżoną do żeczywistej.
Żeby urozmaicić ten układ w kodzie programu dołożyłem kilka instrukcji które powodują że oprócz tego
że można odczytać temperaturę na serial monitorze
to poza tym po zarejestrowaniu się w serwisie http://thingspeak.com możemy na bieżąco
mieć podgląd bieżącej temperatury z każdego miejsca na ziemi pod warunkiem że będziemy mieli dostęp do sieci internet.
Oczywiście w miejsca listingu programu które wyróżniłem na czerwono musicie wstawić swoje dane.
Jak zwykle program dla modułu „WeMos został napisany i wgrany przy pomocy
programu „Arduino w wersji 1.65.
Kod programu:
|
#include <DHT.h>
#include <ESP8266WiFi.h>
// replace with your channel's thingspeak API key,
String apiKey = "5S3AXS1234567890"; // numer apikey który uzyskacie w serwisie Thingspeak
const char* ssid = "BlaBla"; // nazwa sieci WiFi
const char* password = "1234567890"; // hasło do waszej sieci WiFi.
const char* server = "api.thingspeak.com";
#define DHTPIN 0 // what pin we're connected to
DHT dht(DHTPIN, DHT11, 15);
WiFiClient client;
void setup() {
Serial.begin(115200);
delay(10);
dht.begin();
WiFi.begin(ssid, password);
Serial.println();
Serial.println();
Serial.print("Connecting to ");
Serial.println(ssid);
WiFi.begin(ssid, password);
while (WiFi.status() != WL_CONNECTED) {
delay(500);
Serial.print(".");
}
Serial.println("");
Serial.println("WiFi connected");
}
void loop() {
float h = dht.readHumidity();
float t = dht.readTemperature();
if (isnan(h) || isnan(t)) {
Serial.println("Failed to read from DHT sensor!");
return;
}
if (client.connect(server,80)) { // "184.106.153.149" or api.thingspeak.com
String postStr = apiKey;
postStr +="&field1=";
postStr += String(t);
postStr +="&field2=";
postStr += String(h);
postStr += "\r\n\r\n";
client.print("POST /update HTTP/1.1\n");
client.print("Host: api.thingspeak.com\n");
client.print("Connection: close\n");
client.print("X-THINGSPEAKAPIKEY: "+apiKey+"\n");
client.print("Content-Type: application/x-www-form-urlencoded\n");
client.print("Content-Length: ");
client.print(postStr.length());
client.print("\n\n");
client.print(postStr);
Serial.print("Temperature: ");
Serial.print(t);
Serial.print(" degrees Celcius Humidity: ");
Serial.print(h);
Serial.println("% send to Thingspeak");
}
client.stop();
Serial.println("Waiting...");
// thingspeak needs minimum 15 sec delay between updates
delay(2000);
}
|

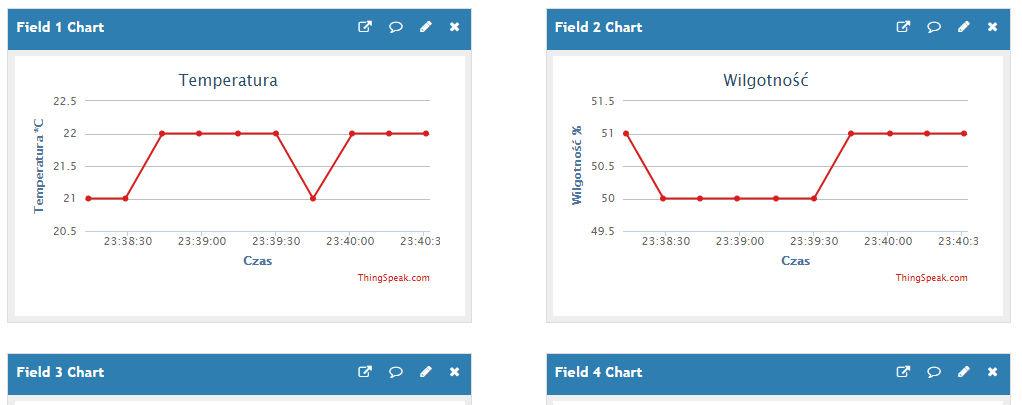

Zrzut ekranu z serwisu http://thingspeak.com
|
